Как Используется Геомембранный Материал В Современных Инженерных Проектах

За последние полвека в области геотехнической инженерии произошел кардинальный сдвиг благодаря внедрению и широкому распространению полимерных синтетических материалов. Среди них геомембранные материалы выделяются как один из наиболее универсальных и важных компонентов, используемых в системах локализации, разделения и барьерной защиты. Геомембрана представляет собой, по сути, низкопроницаемую синтетическую мембрану или барьер, используемый для контроля миграции жидкости в искусственных сооружениях или системах. От облицовки дна полигонов твердых бытовых отходов до предотвращения просачивания в шахтных выщелачивающих площадках и водных каналах, геомембраны стали краеугольным камнем современной защиты окружающей среды и сохранения водных ресурсов.

Эволюция геомембранных материалов от простых пленок для прудов до высокоэффективных многослойных композитных конструкций отражает растущий глобальный спрос на долговечность инфраструктуры и охрану окружающей среды. В этой статье рассматриваются состав, типы, процессы производства, механические свойства, стандарты испытаний и разнообразные области применения геомембранных материалов, подчеркивая их незаменимую роль в современных инженерных проектах. К концу этого обсуждения объемом 2500 слов читатель получит всестороннее понимание того, почему эти материалы необходимы для устойчивого развития.

1. Исторический контекст и эволюция материалов

До появления синтетических геомембран инженеры полагались на уплотненные глиняные облицовки (УГЛ) и другие природные материалы для контроля движения жидкости. Хотя они были эффективны в определенной степени, глиняные облицовки требовали больших объемов материала, были подвержены растрескиванию от высыхания и циклов замораживания-оттаивания и обладали непостоянной гидравлической проводимостью. Необходимость в более надежном, тонком и долговечном барьере привела к разработке геомембран в 1960-х и 1970-х годах.

Ранние геомембраны изготавливались в основном из поливинилхлорида (ПВХ) и этиленпропилендиенового мономера (ЭПДМ). Эти материалы были гибкими, но им не хватало долговременной химической стойкости и устойчивости к УФ-излучению. По мере развития полимерной науки полиэтилен высокой плотности (ПЭВП) стал доминирующим материалом для геомембран благодаря своей превосходной химической стойкости, высокой прочности на разрыв и низкой проницаемости. Сегодня существует широкий спектр геомембран, включая линейный полиэтилен низкой плотности (ЛПЭНП), полипропилен (ПП), армированный полиэтилен (ПЭВП) и новые материалы, такие как поливинилиденфторид (ПВДФ) для экстремальных условий. Эта эволюция была обусловлена строгими экологическими нормами, такими как правила Подраздела D Агентства по охране окружающей среды США (EPA) для полигонов твердых бытовых отходов, которые предписывают использование синтетических покрытий в сочетании с глиной.

2. Классификация и типы материалов для геомембран

Понимание конкретного типа материала для геомембран имеет решающее значение для успеха проекта. Выбор зависит от таких факторов, как химическое воздействие, температурный диапазон, механическое напряжение и условия установки. Основные категории:

2.1 Полиэтилен высокой плотности (ПЭВП)

Основной материал в отрасли. Геомембраны из полиэтилена высокой плотности (ПЭВП) известны своей высокой химической стойкостью, исключительной долговечностью и низкой проницаемостью (обычно от 10⁻¹² до 10⁻¹⁴ см/с). Они доступны с гладкой и текстурированной поверхностью. Текстурированный ПЭВП увеличивает углы трения на склонах, что делает его идеальным для покрытия полигонов твердых бытовых отходов и облицовки крутых склонов. Однако ПЭВП относительно жесткий, что делает его менее приспособленным к неровным основаниям без надлежащей амортизации.

2.2 Линейный полиэтилен низкой плотности (ЛПЭНП)

ЛПЭНП обладает большей гибкостью и удлинением, чем ПЭВП, что позволяет ему адаптироваться к неровным поверхностям и перекрывать небольшие трещины в основании. Он обычно используется для плавающих покрытий резервуаров, вторичной защиты и в тех случаях, когда ожидается неравномерная осадка. Его химическая стойкость хорошая, хотя и не такая высокая, как у ПЭВП, по отношению к некоторым углеводородам.

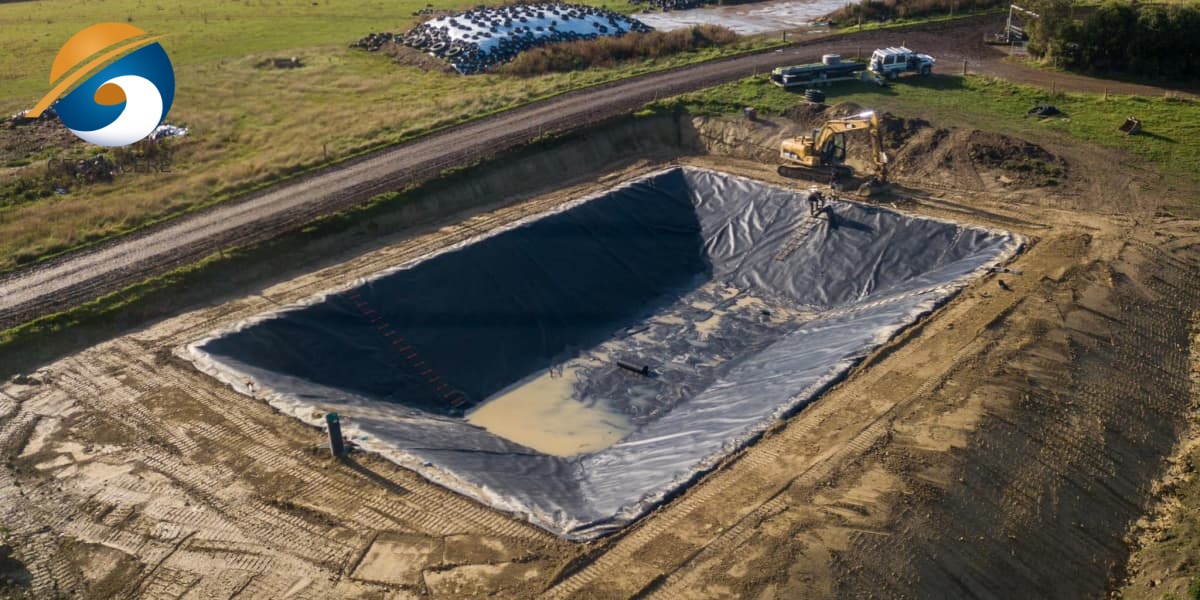

2.3 Поливинилхлорид (ПВХ)

Геомембраны из ПВХ гибкие, просты в установке и экономически выгодны для небольших проектов. Они содержат пластификаторы для поддержания гибкости, которые со временем могут мигрировать, вызывая охрупчивание. Современные составы улучшили устойчивость к миграции пластификаторов, но ПВХ по-прежнему менее долговечен, чем полиолефины, при воздействии УФ-излучения и длительном использовании на полигонах твердых бытовых отходов.

2.4 Полипропилен (ПП)

Геомембраны из ПП обладают превосходной устойчивостью к УФ-излучению, высокой термостойкостью и низким коэффициентом теплового расширения. Они часто используются в условиях открытого воздуха, таких как плавающие покрытия, туннели и декоративные пруды. ПП также более устойчив к растрескиванию под напряжением, чем ПЭВП.

2.5 Армированные геомембраны

Эти композиты представляют собой сочетание сетчатой ткани (тканого или нетканого материала) между двумя полимерными слоями. Армирование обеспечивает высокую прочность на разрыв и сопротивление проколам, что позволяет создавать более тонкие и легкие материалы, которые проще в обращении, но при этом столь же прочны. Армированный полиэтилен (RPE) — распространенный пример, используемый в системах сбора ливневых вод и сельскохозяйственных прудах.

3. Производство геомембранных материалов и их свойства

Процесс производства существенно влияет на конечные свойства геомембранного материала.

3.1 Два основных метода производства:

3.1.1 Выдувная пленка (литьевая пленка)

Полимерная смола расплавляется и экструдируется через круглую фильеру, образуя пузырь, который затем охлаждается и сплющивается в трубку. Этот метод позволяет получать геомембраны с превосходной однородностью толщины и сбалансированными механическими свойствами. Однако он ограничен по ширине листа.

3.1.2 Экструзия с плоской матрицей

Расплавленный полимер экструдируется через плоскую матрицу на охлаждающий вал, образуя широкий плоский лист. Этот метод позволяет использовать более широкие валы (до 10 метров и более), уменьшая количество швов на месте производства. Текстурированные геомембраны часто производятся методом соэкструзии, при котором текстурированная поверхность формируется с одной или обеих сторон с помощью вторичной матрицы или путем продувки азотом для создания шероховатой поверхности.

3.2 Ключевые свойства материала, определяющие его характеристики, включают:

3.2.1 Плотность

Измеряется по стандарту ASTM D1505, плотность влияет на кристалличность. Более высокая плотность, как правило, означает более высокую химическую стойкость и жесткость.

3.2.2 Индекс текучести расплава (MFI)

Указывает на молекулярную массу и технологичность. Низкий MFI означает высокую молекулярную массу, что коррелирует с лучшими долговременными характеристиками и устойчивостью к растрескиванию под напряжением.

3.2.3 Содержание сажи

Для УФ-стабилизации в ПЭВП и ЛПНП добавляют сажу (2-3%). Правильное диспергирование (ASTM D5596) имеет решающее значение для предотвращения УФ-деградации.

3.2.4 Прочностные характеристики

Предельная прочность на разрыв и относительное удлинение при разрыве (ASTM D6693) определяют, какое напряжение может выдержать геомембрана до разрушения. ПЭВП обычно обладает высокой прочностью, но меньшим относительным удлинением (~700%), в то время как ЛПНП может удлиняться более чем на 800%.

3.2.5 Сопротивление проколам и разрывам

Сопротивление проколам (ASTM D4833) и сопротивление разрывам (ASTM D1004) необходимы для защиты от повреждений при монтаже острыми камнями или мусором.

3.2.6 Сопротивление растрескиванию под напряжением (SCR)

Это критически важное долговременное свойство ПЭВП, измеряемое по ASTM D5397 (постоянная нагрузка при растяжении с надрезом – NCTL). Материал с низким коэффициентом SCR может преждевременно выйти из строя под воздействием длительного растягивающего напряжения, особенно в присутствии определенных химических веществ.

4. Технологии соединения и монтажа

Ни один геомембранный материал не будет эффективен, если швы разрушаются. Швы являются самыми слабыми местами в любой системе облицовки, и их целостность имеет первостепенное значение. Существует два основных метода соединения:

4.1 Термическая сварка (горячий клин или горячий воздух)

Это наиболее распространенный метод для HDPE и LLDPE. Сварочный аппарат пропускает нагретый клин между двумя перекрывающимися листами геомембраны, расплавляя поверхности, которые затем прижимаются друг к другу роликами для образования однородного соединения. При сварке горячим воздухом для расплавления поверхностей используется нагретый воздух. При правильном выполнении эти методы позволяют создавать швы, по прочности не уступающие основному материалу.

4.2 Экструзионная сварка

На место перекрытия наносится слой расплавленного полимера (экструдированного из сварочного пистолета), часто с использованием V-образного или углового шва. Этот метод используется для заделки трещин, ремонта и в случаях, когда термическая сварка нецелесообразна.

4.3 Химическая или растворительная сварка (для ПВХ и ПП)

Для сварки поверхностей используются растворители или клеи. Этот метод требует тщательной подготовки поверхности и времени отверждения.

Контроль качества осуществляется строго. Для обнаружения протечек используются неразрушающие методы контроля, такие как испытания в вакуумной камере и искровые испытания (для проводящих геомембран). Разрушающие испытания, включая испытания на отслаивание и сдвиг (ASTM D6392), проводятся на образцах швов для подтверждения прочности сцепления. Общее правило в отрасли заключается в том, что прочность шва должна быть не менее 90% от прочности основного материала.

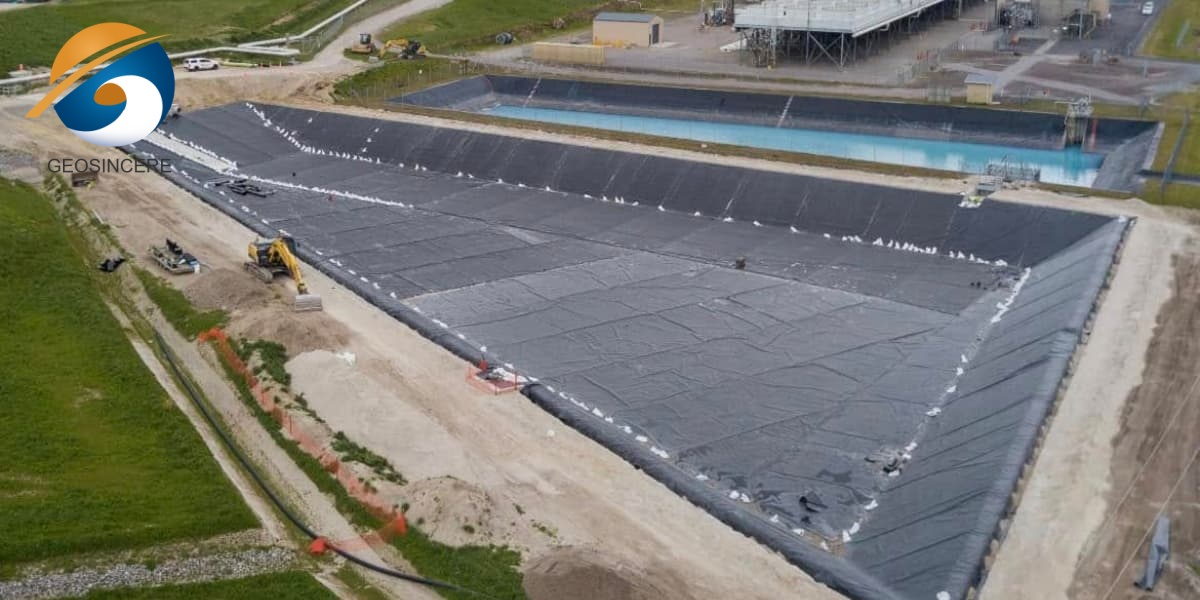

Установка требует тщательной подготовки основания — выравнивания, удаления острых предметов и часто укладки слоя геотекстиля. Панели укладываются, сшиваются, а затем закрепляются в периметральных траншеях или прикрепляются к бетонным конструкциям. Работа сильно зависит от погоды; сильный ветер, дождь или экстремальные температуры могут ухудшить качество сварки.

5. Применение геомембранных материалов в различных отраслях промышленности

Универсальность геомембранных материалов демонстрируется их широким спектром применения:

5.1 Полигоны для захоронения отходов (муниципальные и опасные отходы)

Это крупнейший рынок геомембран. Типичный современный полигон для захоронения отходов использует композитный слой из геомембраны (обычно 1,5–2,5 мм HDPE) поверх уплотненного глиняного слоя, а также систему сбора и удаления фильтрата. Геомембрана действует как основной барьер, предотвращающий проникновение фильтрата (загрязненной воды) в грунтовые воды. В качестве окончательного покрытия (крышки) также используется геомембрана для предотвращения инфильтрации дождевой воды, что снижает образование фильтрата.

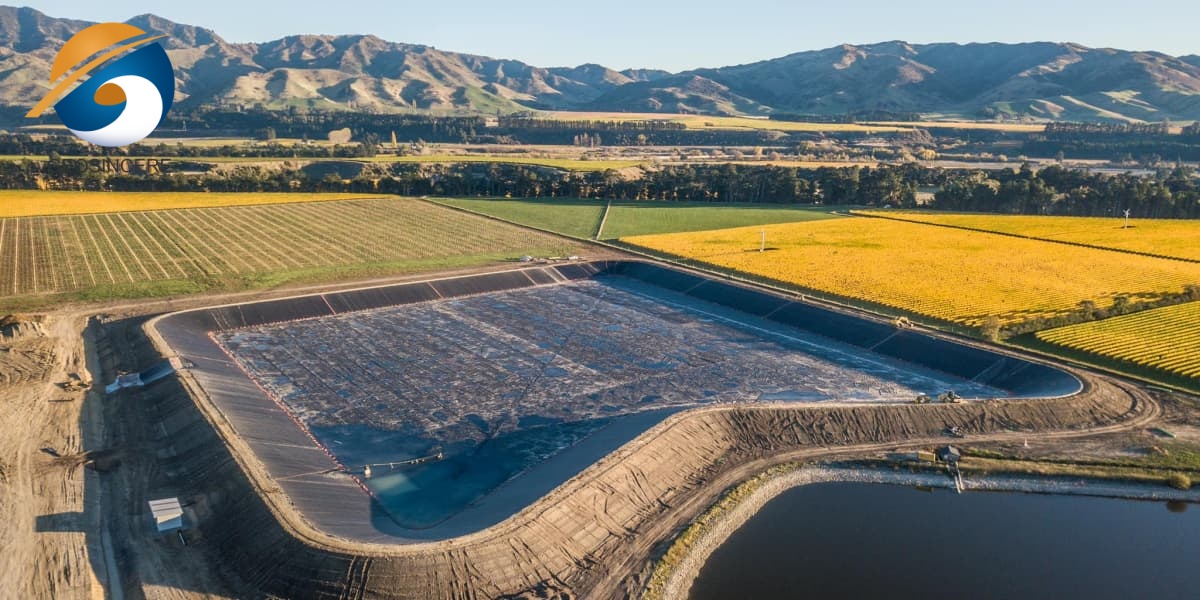

5.2 Горнодобывающая промышленность и переработка минералов

На площадках для кучного выщелачивания золота, меди и урана широко используются геомембраны. Раствор цианида или кислоты распыляется на измельченную руду, а насыщенный раствор выщелачивания собирается на облицовке. Геомембраны из полиэтилена высокой плотности (HDPE) предпочтительны из-за их устойчивости к агрессивным химическим веществам, кислотам и высоким температурам. Геомембраны также используются на хвостохранилищах для удержания токсичных суспензий.

5.3 Очистка воды и сточных вод

Геомембраны используются для облицовки уравнительных бассейнов, лагун и очистных резервуаров. Они предотвращают просачивание неочищенных сточных вод или промышленных стоков в почву. Плавающие покрытия из полиэтилена низкой плотности (LLDPE) или полипропилена (PP) уменьшают испарение, контролируют запахи и улавливают биогаз (метан) для выработки энергии.

5.4 Аквакультура и сельское хозяйство

Облицованные пруды для рыбы, креветок и других водных видов обеспечивают лучший контроль заболеваний, облегчают сбор урожая и снижают потребление воды. В сельском хозяйстве геомембраны используются для облицовки ирригационных каналов, водохранилищ и ям для хранения навоза. Они предотвращают утечку воды, что особенно важно в засушливых регионах.

5.5 Вторичная защита

Для соблюдения правил предотвращения разливов геомембраны используются под топливными баками, хранилищами химикатов и трубопроводами. В случае утечки из основного резервуара геомембрана улавливает разлив, предотвращая загрязнение почвы и грунтовых вод.

5.6 Туннели и строительные работы

В строительстве туннелей геомембраны служат гидроизоляционными мембранами между основной торкрет-бетоном и окончательной бетонной облицовкой. Они предотвращают проникновение грунтовых вод, которое может привести к повреждению конструкций и проблемам в эксплуатации.

5.7 Рекреационные и декоративные целины

В искусственных озерах, водных препятствиях на полях для гольфа, катках и даже фонтанах геомембраны используются для удержания воды.

6. Испытания геомембранных материалов, их прочность и долговечность

Один из самых распространенных вопросов о любом геомембранном материале: «Как долго он прослужит?» Современные геомембраны, особенно полиэтилен высокой плотности (ПЭВП), рассчитаны на срок службы 100 лет и более в идеальных условиях. Однако долговечность зависит от нескольких факторов:

6.1 Химическая деградация

Воздействие сильных окислителей (например, гипохлорита), некоторых углеводородов или растворов с высоким pH может вызвать деградацию полимера. Антиоксиданты добавляются в смолу для предотвращения окислительной деградации. Скорость истощения этих антиоксидантов является ключевым фактором, определяющим срок службы.

6.2 Воздействие УФ-излучения

Нестабилизированный полиэтилен быстро деградирует под воздействием солнечного света. Правильное содержание технического углерода (2-3%) или светостабилизаторы на основе стерически затрудненных аминов (HALS) обеспечивают превосходную устойчивость к УФ-излучению, позволяя ПЭВП служить десятилетиями в условиях воздействия окружающей среды. Однако ПВХ деградирует быстрее без УФ-стабилизаторов.

6.3 Механическое напряжение и ползучесть

Длительное растягивающее напряжение может привести к ползучести, разрушению или растрескиванию под напряжением. Правильное крепление, низкое натяжение при монтаже и использование смол, устойчивых к растрескиванию под напряжением, позволяют снизить эти риски.

6.4 Температура

Высокие температуры ускоряют химические реакции, включая окисление. Низкие температуры делают геомембраны более жесткими и более склонными к хрупкому разрушению.

Стандартные испытания на долговечность включают:

- ASTM D5397 (натяжение с надрезом при постоянной нагрузке) для определения устойчивости к растрескиванию под напряжением.

- ASTM D5721 (старение в печи) для имитации длительного термического старения.

- ASTM G155 (воздействие ксеноновой дуги) для имитации УФ-деградации.

Производители часто предоставляют гарантийный срок 20–30 лет, но данные полевых исследований полигонов твердых бытовых отходов, облицованных в 1980-х годах, показывают, что многие геомембраны из полиэтилена высокой плотности (HDPE) по-прежнему хорошо себя зарекомендовали с минимальной деградацией.

7. Экологические аспекты и устойчивость

Хотя геомембраны используются для защиты окружающей среды, их производство и утилизация вызывают вопросы устойчивого развития. Геомембраны изготавливаются из невозобновляемых ископаемых видов топлива (нефти или природного газа). Процесс их производства потребляет энергию и приводит к выбросам парниковых газов. Однако экологические преимущества, которые они обеспечивают — предотвращение загрязнения грунтовых вод, снижение потерь воды, локализация опасных отходов — часто перевешивают их углеродный след.

Управление отходами после окончания срока службы представляет собой проблему. Извлеченные из заброшенных свалок или прудов геомембраны трудно перерабатывать из-за загрязнения и деградации. Некоторые компании разрабатывают программы переработки, в рамках которых чистые отходы геомембран (после производства или установки) перерабатываются в новые продукты, такие как дренажные трубы или строительные листы. Биоразлагаемые геомембраны были предложены для временного применения, но они пока не являются коммерчески жизнеспособными для долгосрочного хранения.

Оценка жизненного цикла (LCA) обычно отдает предпочтение геомембранам перед альтернативами. Например, канал с геомембранным покрытием теряет гораздо меньше воды, чем неизолированный земляной канал, что позволяет экономить огромные объемы воды на протяжении десятилетий. Аналогично, одна полигон для захоронения отходов с геомембранным покрытием предотвращает попадание миллионов литров токсичных фильтратов в водоносные горизонты, избегая затрат на очистку, которые могут быть в сотни раз выше стоимости самого покрытия.

8. Будущие тенденции и инновации

Область геомембранных технологий продолжает развиваться. Ключевые будущие тенденции включают:

8.1 Проводящие геомембраны

Они имеют соэкструдированный проводящий слой, который позволяет проводить искровой контроль для обнаружения отверстий после установки. Они становятся стандартом в областях применения с высоким риском.

8.2 Нанокомпозитные геомембраны

Исследователи используют наночастицы (например, наноглину, графен) для улучшения барьерных свойств, механической прочности и устойчивости к УФ-излучению при меньшей толщине.

8.3 Интеллектуальные геомембраны с датчиками

Волоконно-оптические датчики, встроенные в геомембраны, могут обнаруживать температуру, деформацию и даже химические утечки в режиме реального времени, что позволяет осуществлять активный мониторинг систем локализации.

8.4 Полимеры с более высокими эксплуатационными характеристиками

Геомембраны из ПВДФ и этилентетрафторэтилена (ЭТФЭ) обладают исключительной химической и температурной стойкостью для промышленного применения.

8.5 Роботизированная и автоматизированная сварка

Автоматизированные сварочные роботы, управляемые GPS, позволяют получать более качественные швы и снижать вероятность человеческих ошибок, особенно на крупных проектах.

Заключение

Начав свой путь как гибкий материал для облицовки прудов, геомембраны превратились в сложный, высокоэффективный инженерный материал, защищающий здоровье человека и окружающую среду. Будь то повсеместно используемый полиэтилен высокой плотности (HDPE) для облицовки муниципальных свалок, гибкий полиэтилен низкой плотности (LLDPE), плавающий на водохранилище, или армированный полипропилен (PP), защищающий горнодобывающее предприятие, геомембраны незаменимы в современной инфраструктуре. Их способность обеспечивать практически непроницаемый барьер для жидкостей в сочетании с превосходной химической стойкостью, механической прочностью и длительным сроком службы делает их экономически эффективным и надежным решением для задач по локализации загрязнений.

По мере роста мирового населения и интенсификации промышленной деятельности спрос на чистую воду, безопасную утилизацию отходов и предотвращение загрязнения будет только расти. Геомембранные материалы, подтвержденные тщательными испытаниями, качественным монтажом и постоянными инновациями, останутся в авангарде устойчивого проектирования. Понимание свойств, применения и ограничений этих материалов — это не просто техническое требование, а необходимость для любого инженера, стремящегося защитить важнейшие ресурсы нашей планеты: почву и воду. Будущее защиты грунта лежит в интеллектуальном, долговечном и постоянно развивающемся мире геомембранных технологий.

Выберите надежного поставщика для получения ценового предложения:

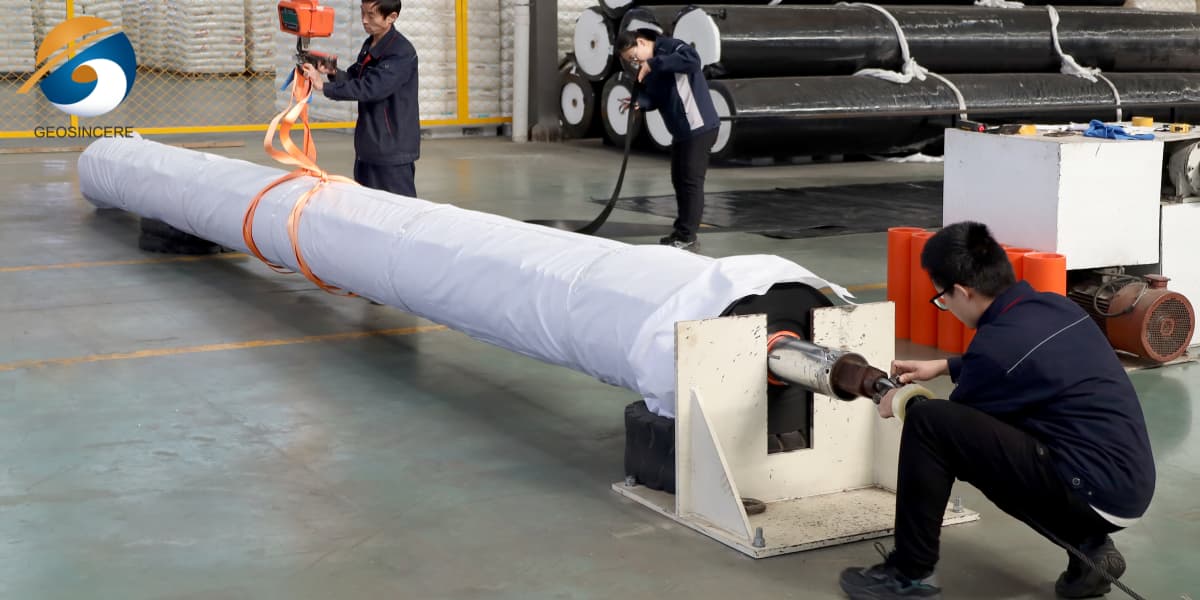

Компания Shandong Geosino New Material Co., Ltd. (GEOSINCERE Geosynthetics) постоянно инвестирует в технологические инновации, совершенствование производственных мощностей и комплексные инженерные решения. Мы инвестировали 10 миллионов долларов в наш производственный завод, оснащенный современными автоматизированными производственными линиями для выпуска высококачественных геомембран из полиэтилена высокой плотности (HDPE) и других геосинтетических материалов с оптимизированными процессами. Наша обширная линейка геосинтетических продуктов известна своим гарантированным качеством, высокой производительностью, превосходной долговечностью и оптимальной экономической эффективностью.
