Что такое решение Геосинтетических вкладыш глины?

В постоянно развивающейся области геосинтетических материалов инновации непрерывно стимулируют создание более эффективных, устойчивых и экономичных решений. Среди этих достижений геосинтетические глиняные барьеры (GCL), часто называемые «водонепроницаемыми одеялами из бентонита», стали ключевой технологией для создания гидравлических барьеров и систем удержания жидкостей. В этой статье представлен всесторонний обзор GCL, включающий их состав, принцип действия, области применения, преимущества и рекомендации по установке, что укрепляет их статус незаменимого инструмента для инженеров и экологов.

1. Что такое геосинтетический глиняный барьер (GCL)?

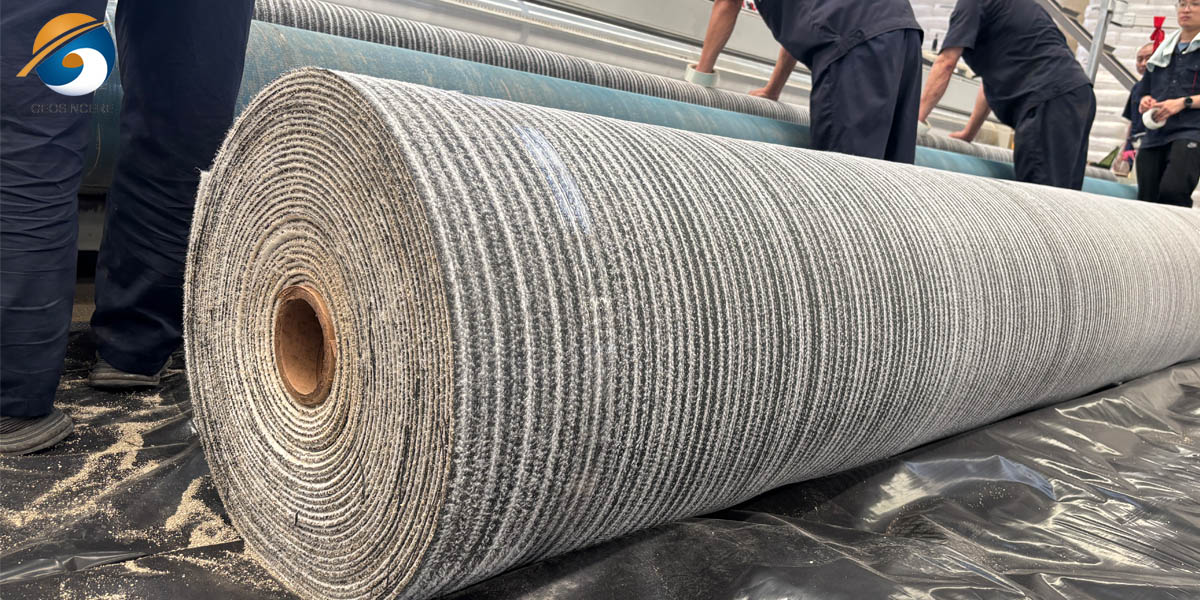

Геосинтетический глиняный барьер представляет собой гидравлический барьер, изготовленный из слоя натриевого бентонита, заключённого между двумя геотекстильными слоями или прикрепленного к геомембране. Такая «сэндвич»-структура сочетает низкую водопроницаемость бентонита с прочностью и долговечностью геосинтетических материалов. В отличие от традиционных уплотнённых глиняных барьеров (CCL), которые требуют значительных земляных работ и уплотнения естественного грунта, GCL поставляются в виде готовых рулонов. Это позволяет быстро развертывать их и обеспечивать стабильный барьер высокой производительности при минимальной толщине — обычно около 12 мм (½ дюйма).

Суть работы GCL заключается в его основном компоненте — натриевом бентоните. Эта глина известна своей высокой способностью к набуханию. При увлажнении натриевый бентонит способен увеличиваться в объёме до 15 раз, формируя плотный непроницаемый гель, который эффективно герметизирует пустоты, трещины и проколы в системе барьера.

2. Структура GCL: материалы и производство

Понимание структуры и компонентов геосинтетического глиняного барьера (GCL) является ключевым для оценки его эксплуатационных характеристик и долговечности. Каждый слой выполняет важную функцию, а выбранный метод соединения влияет на механическую прочность и герметичность всей системы.

2.1 Слой бентонита

Основной гидроизоляционный компонент GCL — натриевый бентонит, природный глинистый минерал с монтмориллонитовой структурой. Высокая обменная ёмкость катионов позволяет бентониту интенсивно набухать при контакте с водой, образуя плотный и непроницаемый гель. Этот процесс обеспечивает самозалечивание барьера, позволяя герметизировать микропроколы и трещины, которые могут возникнуть после установки. Благодаря своим уникальным свойствам бентонит обеспечивает долгосрочную гидроизоляционную защиту и стабильность GCL в различных условиях эксплуатации.

2.2 Носитель геотекстиля

Нижний слой GCL чаще всего изготавливается из нетканого геотекстиля. Он удерживает бентонит на месте и предотвращает его вымывание, одновременно обеспечивая проникновение воды из подстилающего грунта, что запускает процесс гидратации и набухания глины. Кроме того, носитель распределяет нагрузку от верхнего слоя грунта, предотвращая локальные смещения бентонита и сохраняя целостность барьера. Высокая прочность и устойчивость к разрыву делают этот слой надежным фундаментом для всей конструкции GCL.

2.3 Покровный геотекстиль

Верхний слой может быть тканым или нетканым, в некоторых случаях используется геомембрана, например HDPE, для создания композитного барьера с ещё более низкой проницаемостью. Тканый геотекстиль обеспечивает высокую прочность на разрыв и сдвиг, что особенно важно при укладке на склонах или в местах с механическими нагрузками. Нетканый геотекстиль повышает проницаемость, выполняет амортизирующую функцию и защищает бентонит от повреждений при транспортировке и укладке грунта. Геомембрана в качестве верхнего слоя усиливает гидроизоляцию и повышает химическую стойкость системы в агрессивной среде.

2.4 Методы скрепления слоёв

Соединение слоёв GCL может осуществляться различными способами, каждый из которых влияет на прочность и долговечность изделия.

2.4.1 Иглопробивной метод

При этом методе волокна верхнего геотекстиля протыкаются иглами через слой бентонита к нижнему геотекстилю. Такой способ обеспечивает высокую внутреннюю сдвиговую прочность, что особенно важно для установки на склонах и наклонных поверхностях. Иглопробивной метод повышает механическую стабильность и предотвращает смещение слоёв при транспортировке и монтаже.

2.4.2 Прошивка нитями

Этот метод соединяет слои с помощью прочных нитей. Хотя он встречается реже, он эффективен для создания стабильной структуры на ровных участках и обеспечивает умеренную сдвиговую прочность. Метод прошивки подходит для проектов, где механические нагрузки относительно невелики, а основная цель — удержание бентонита в фиксированном положении.

2.4.3 Клеевое соединение

Бентонит приклеивается к геотекстилю с помощью специальных клеевых составов. Этот метод требует аккуратного обращения, чтобы избежать пыления и неравномерного распределения бентонита. При правильной технологии клеевое соединение обеспечивает стабильную структуру GCL и может применяться в изделиях с тонким слоем бентонита или в условиях, где иглопробивной метод затруднён.

В совокупности эти компоненты и методы соединения обеспечивают высокую гидроизоляционную эффективность, механическую прочность и долговечность GCL, делая его надёжным решением для широкого спектра инженерных и экологических задач.

3. Как работает GCL? Принцип самозалечивания

Принцип работы GCL прост: гидратация и набухание. После установки и покрытия GCL начинает поглощать влагу из подстилающего грунта и/или осадков. Натриевый бентонит увлажняется, набухает, заполняя пустоты внутри собственного слоя, а также небольшие проколы или дефекты монтажа. Это создаёт непрерывный барьер с низкой проницаемостью (порядка 1 × 10⁻⁹ – 1 × 10⁻¹¹ м/с), сопоставимый или даже превосходящий более толстый уплотнённый глиняный слой.

Эта способность к самозалечиванию является важным преимуществом, повышая безопасность против возможных протечек из-за осадки грунта или незначительных повреждений.

4. Основные области применения водонепроницаемых одеял из бентонита

Геосинтетические глиняные барьеры (GCL) отличаются высокой универсальностью, что позволяет использовать их в самых различных отраслях строительства и экологии.

4.1 Полигональные свалки

GCL широко применяются в составе композитных барьеров для дна и верхнего слоя свалок. Они обеспечивают надёжное удержание фильтрата и газов, предотвращая их попадание в грунтовые воды и атмосферу. Благодаря высокой водонепроницаемости и способности к самозалечиванию, GCL повышают долговечность и эффективность защиты окружающей среды.

4.2 Горнодобывающая промышленность и кучные выщелачивающие площадки

В горнодобывающей отрасли GCL используются для удержания технологических растворов, хвостов и других отходов производства. Они предотвращают утечку агрессивных химических соединений, таких как кислоты, в грунт и водоёмы, обеспечивая экологическую безопасность и соответствие строгим нормативным требованиям.

4.3 Водоёмные и жидкостные конструкции

GCL применяются для гидроизоляции прудов, каналов, резервуаров, ирригационных и дренажных систем. Их использование позволяет минимизировать потери воды через фильтрацию и обеспечивает сохранение необходимого уровня жидкости. Это особенно важно для сельскохозяйственных проектов, ирригации и водоснабжения, где экономия воды критична.

4.4 Инфраструктурные проекты

GCL устанавливаются под автодорогами, железными дорогами, аэродромами и тоннелями в качестве влагобарьерного слоя. Они предотвращают ослабление грунта, снижают риск морозного пучения и увеличивают долговечность дорожных и инженерных конструкций, обеспечивая стабильность оснований при различных климатических условиях.

4.5 Экологическая рекультивация

GCL используются для покрытия загрязнённых или рекультивируемых территорий, предотвращая проникновение дождевой воды и распространение загрязнителей. Они создают надёжный барьер, который защищает почву и грунтовые воды от химических и биологических угроз.

4.6 Вторичная защита

В промышленных и складских зонах GCL применяются для гидроизоляции зон вокруг наземных резервуаров и ёмкостей с опасными жидкостями. Это обеспечивает локализацию разливов, предотвращая загрязнение почвы и минимизируя экологический ущерб при аварийных ситуациях.

5. Преимущества по сравнению с традиционными уплотнёнными глиняными барьерами (CCL)

Рост популярности GCL объясняется рядом преимуществ:

5.1 Эффективность использования пространства: GCL значительно тоньше, чем 0,6–1 м уплотнённого грунта, экономя место и уменьшая объём земляных работ.

5.2 Быстрая установка: развертывание готового рулона намного быстрее, чем поиск, укладка и уплотнение глины, сокращая сроки строительства и риски, связанные с погодой.

5.3 Гарантированная однородность: заводской контроль обеспечивает стабильную толщину, влажность и плотность, исключая вариативность полевых работ.

5.4 Выдающаяся способность к самозалечиванию: возможность герметизации вокруг проколов — уникальное свойство, отсутствующее у CCL.

5.5 Экономичность: хотя единичная стоимость может быть выше, экономия на времени строительства, закупке материалов и контроле качества делает GCL более выгодным выбором в целом.

5.6 Высокая сдвиговая прочность: иглопробивные GCL обладают высокой внутренней прочностью на сдвиг, что обеспечивает стабильность на склонах.

6. Рекомендации по установке и лучшие практики

Эффективность GCL зависит от правильного монтажа. Основные моменты:

6.1 Подготовка основания

поверхность должна быть ровной, плотной, без острых камней, мусора или неровностей, которые могут проколоть барьер.

6.2 Гидратация

для достижения проектной водонепроницаемости GCL должен быть должным образом увлажнён. Это может происходить естественно через грунт или посредством контролируемого орошения после укладки и до засыпки защитным грунтом.

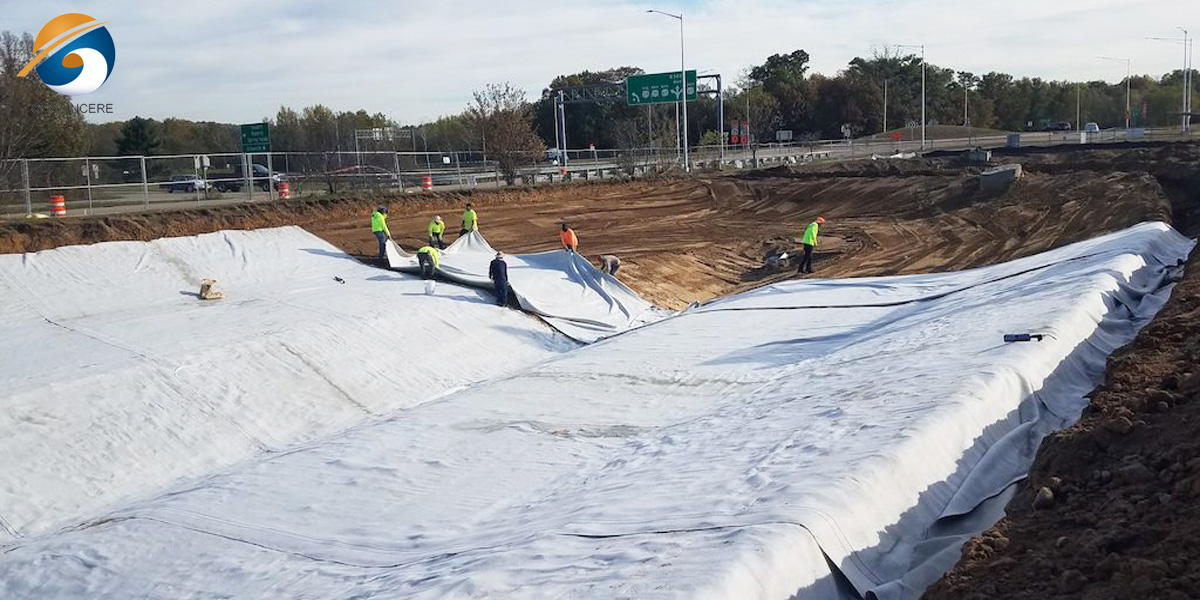

6.3 Перекрытия панелей

панели накладываются друг на друга (обычно минимум 15 см), а не сшиваются как геомембраны. В перекрытия часто добавляют гранулы бентонита для создания непрерывного герметичного слоя. Для некоторых случаев применяются клеи.

6.4 Анкерование

на склонах используются анкерные траншеи для фиксации верхнего края рулонов перед засыпкой грунта.

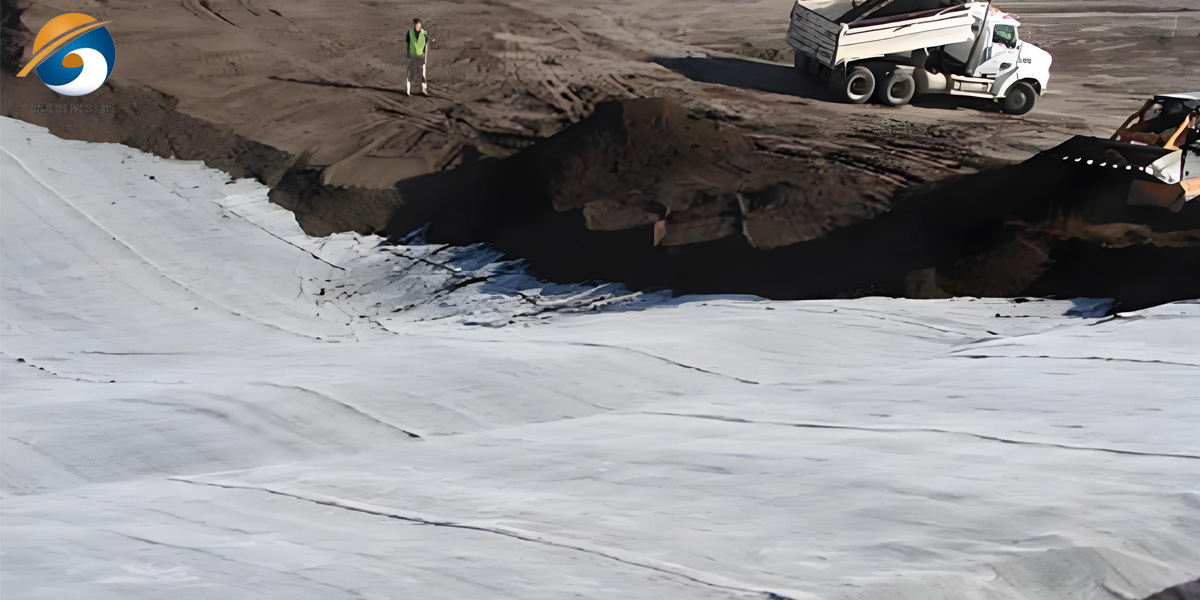

6.5 Укладка покрытия

первый слой защитного грунта укладывается осторожно, предпочтительно сверху склона и распределяется вниз, чтобы не сдвинуть барьер. Используемое оборудование должно иметь низкое давление на грунт.

7. Будущее технологий GCL

Исследования и разработки продолжают улучшать характеристики GCL. Будущие тенденции включают использование усовершенствованных бентонитов (например, обработанных полимерами), которые обеспечивают ещё меньшую проницаемость, большую устойчивость к ионному обмену (снижают потерю набухания в агрессивной среде) и улучшенные способности к самозалечиванию при больших повреждениях. Кроме того, интеграция GCL с другими геосинтетическими материалами для создания многофункциональных композитных систем становится всё более актуальной.

8. Заключение

Геосинтетические глиняные барьеры представляют собой идеальное сочетание природной науки о материалах и современных инженерных решений. Их способность создавать надёжный, самозалечивающийся и высоконепроницаемый барьер в тонком и удобном для монтажа формате произвела революцию в проектировании систем удержания жидкостей. По мере ужесточения экологических норм и роста спроса на устойчивое строительство GCL неизменно будут играть ключевую роль в защите почвы и подземных вод для будущих поколений.

Для получения подробных технических характеристик, примеров реализованных проектов или обсуждения интеграции GCL в ваш следующий проект свяжитесь с нашей командой экспертов. Shandong GEOSINO New Material Co.,Ltd(GEOSINCERE Геосинтетика) Мы предлагаем передовые геосинтетические решения и техническую поддержку для широкого спектра инженерных задач.
