Полное руководство по выбору наилучшей геоячейки

Под прочной поверхностью автомагистралей, железных дорог, насыпей и склонов, защищённых от эрозии, скрывается часто недооценённое, но крайне важное инженерное решение — геоячейка (Геоячейка). Эти трёхмерные сотовые конструкции произвели настоящую революцию в геотехническом строительстве, позволяя превращать слабые и нестабильные грунты в прочное основание.

Однако выбор подходящей геоячейки — это не просто покупка продукта. Это стратегическое инженерное решение, напрямую влияющее на эффективность проекта, его безопасность, экономичность и экологичность. Это руководство охватывает ключевые характеристики, технические параметры и рекомендации по выбору геоячеек, в зависимости от конкретной области применения.

1. Что такое геоячейки?

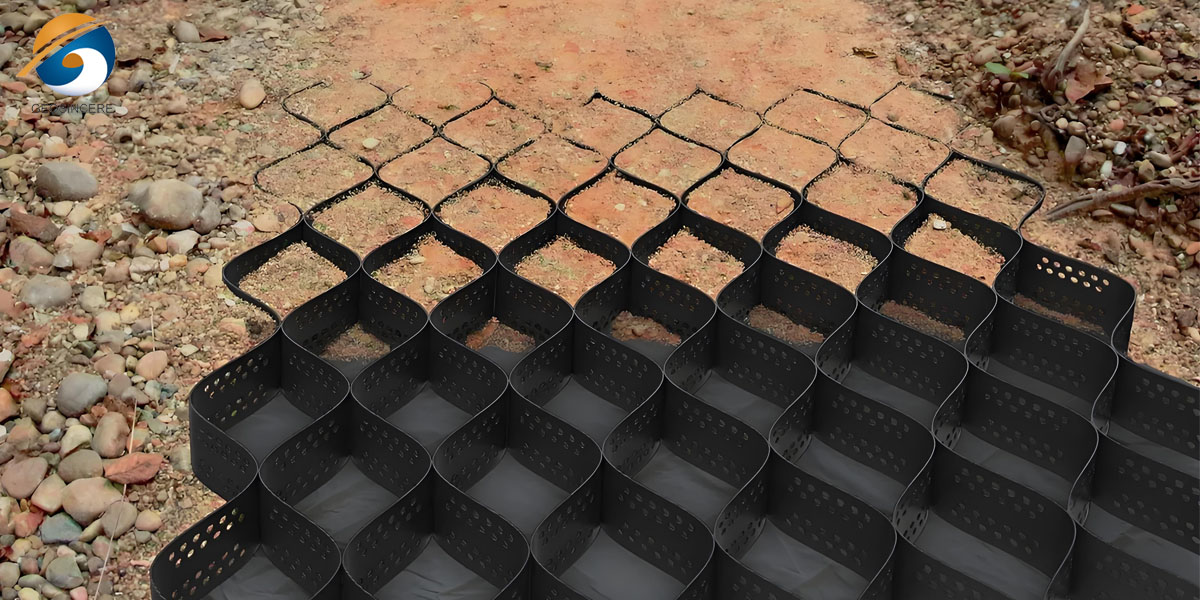

Геоячейка — это раздвижная трёхмерная конструкция из полимерных или текстильных лент, ультразвуково сваренных между собой. В свернутом виде она поставляется на стройплощадку, где затем разворачивается в виде сот и заполняется уплотнённым грунтом, песком, гравием или бетоном. В результате создаётся механически стабилизированный слой (MSL), обладающий рядом инженерных преимуществ.

1.1 Ключевые функции геоячейки:

- Боковое удержание: предотвращает смещение заполнителя и увеличивает несущую способность.

- Распределение нагрузки: равномерно передаёт нагрузку на основание, снижая осадку.

- Контроль эрозии: удерживает почву и растительность на склонах, препятствуя водной и ветровой эрозии.

- Дренаж: пропускает воду между ячейками, предотвращая гидростатическое давление.

2. Ключевые критерии выбора: как оценивать эффективность геоячейки

Выбор геоячейки начинается с понимания: область применения определяет технические характеристики. Например, временная грунтовая дорога по торфяной почве требует одной конструкции, а укрепление зелёного склона — совсем другой.

2.1. Состав материала: основа долговечности

2.1.1 Виды полимеров:

- HDPE (полиэтилен высокой плотности) – самый популярный вариант, оптимальное сочетание прочности, химической стойкости и УФ-устойчивости. Подходит для дорог, склонов, подпорных стен.

- PP (полипропилен) – более гибкий и морозостойкий, но хуже переносит УФ и нагрузки. Хорош для временных сооружений.

- PET (полиэстер) – высокая прочность на разрыв, идеален для укрепления склонов и с фильтрацией.

- NPA (новые полимерные сплавы) – для экстремальных условий: высокая жёсткость, стойкость к УФ, химии и температуре.

2.1.2 УФ-стабилизация — обязательна:

- Не менее 2–2,5% чёрного углерода равномерно распределённого по всей массе.

- Подтверждённый срок УФ-стойкости не менее 20 лет (ASTM D7238 / ISO 4892).

2.1.3 Добавки:

- Антиоксиданты – защита от старения.

- Другие добавки – например, антипирены или красители.

2.1.4 Ползучесть (Creep):

- Это деформация материала под постоянной нагрузкой. Важна для постоянных сооружений.

- Ищите результаты долговременных испытаний (например, ISO 13426).

2.2 Механические характеристики

2.2.1 Прочность сварных швов (на отрыв и сдвиг):

- Peel Strength – сопротивление отрыву вдоль шва.

- Shear Strength – сопротивление сдвигу в шве.

2.2.2 Нормативы:

- ASTM D882, ISO 13426

- Рекомендуемые значения: не менее 200 Н/50мм (отрыв), 300 Н/50мм (сдвиг)

2.2.3 Прочность основы (тензильные характеристики):

- Вдоль и поперёк ячеек (MD и CMD)

- Стандарты: ASTM D6693, ASTM D4595

2.2.4 Перфорация:

- Отверстия улучшают дренаж и укоренение, но могут снижать прочность.

- Важно учитывать размер отверстий и их влияние на несущую способность.

2.2.5 Геометрия ячеек:

- Глубина (100–300 мм): глубокие ячейки — для слабых грунтов и больших нагрузок.

- Форма: ромбовидные обеспечивают лучшее сцепление и распределение нагрузки.

2.2.6 Стабильность апертуры:

Способность ячеек сохранять форму под нагрузкой — зависит от толщины стенки, качества шва и жёсткости материала.

3. Геоячейки по назначению: где и как применять

3.1 Категории применения:

- Несущие конструкции (дороги, фундаменты) — HDPE/NPA, глубокие ячейки, высокая прочность швов и ползучести.

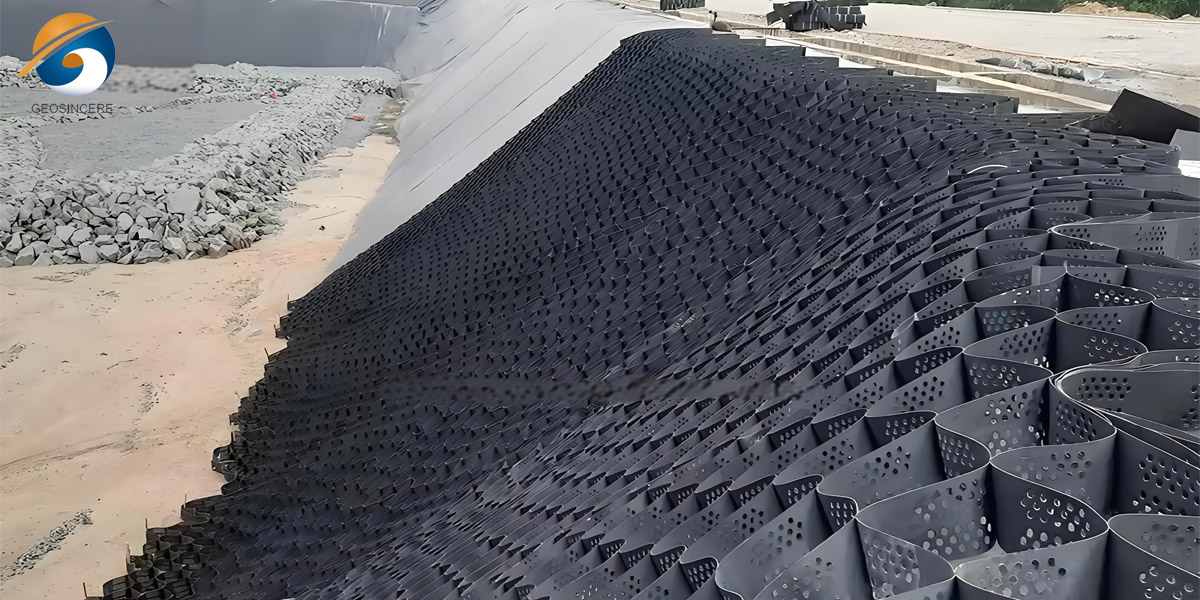

- Стабилизация склонов — перфорированные ячейки, устойчивость к сползанию, УФ-стойкость.

- Подпорные стены и насыпи — усиленные полимеры, высокая жёсткость, глубокие ячейки.

- Защита каналов — износостойкость, стойкость к потоку воды, надёжное крепление.

- Защита корней деревьев — перфорированные ячейки для воздуха и воды, умеренная прочность.

3.2 Грунтовые условия:

- Оцените CBR и тип почвы (глина, песок, торф).

- Мягкие грунты требуют более глубоких и прочных геоячеек.

3.3 Воздействие среды:

- УФ, циклы заморозки/оттаивания, химикаты, биологическая активность.

3.4 Совместимость с засыпкой:

- Соответствие размера ячейки фракции заполнителя.

- Лучше использовать угловатый щебень — он даёт хорошее сцепление.

4. геоячейки Монтаж: от проектирования к реальности

Даже самая качественная геоячейка не обеспечит должной эффективности без правильного монтажа. Каждая стадия установки играет ключевую роль в формировании надёжной, долговечной конструкции.

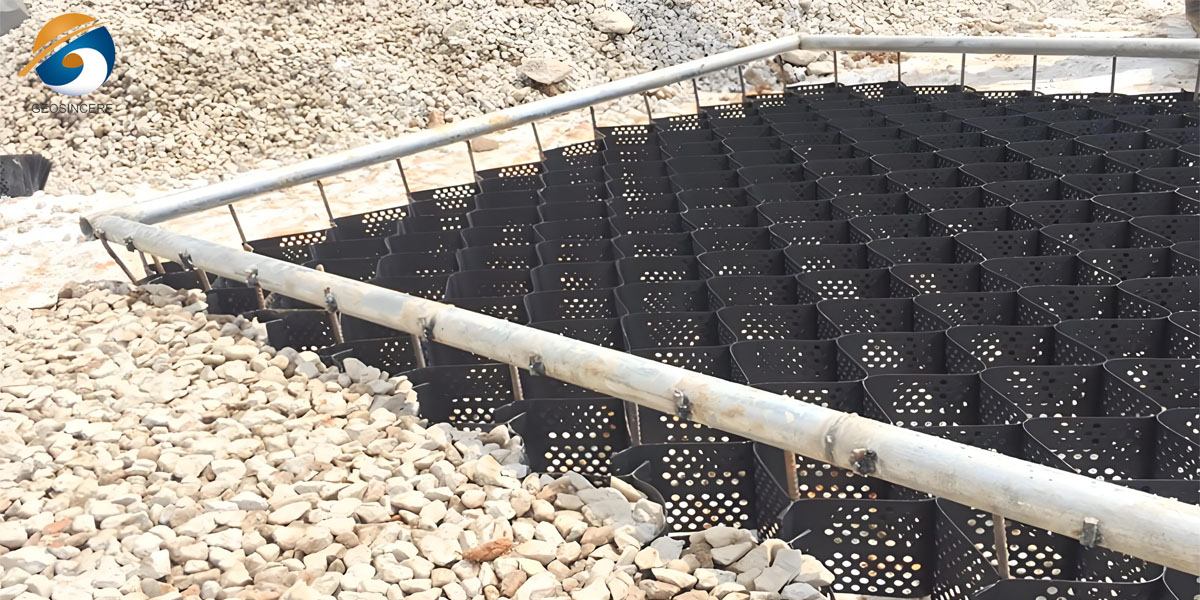

4.1 Удобство разворачивания:

  Геоячейка должна легко и равномерно раскладываться на подготовленное основание. Быстрое и точное раскрытие секций сокращает время монтажа и снижает трудозатраты. Особенно важно добиться равномерного растяжения ячеек по всей площади, чтобы избежать провисания и перекосов, которые могут повлиять на устойчивость конструкции.

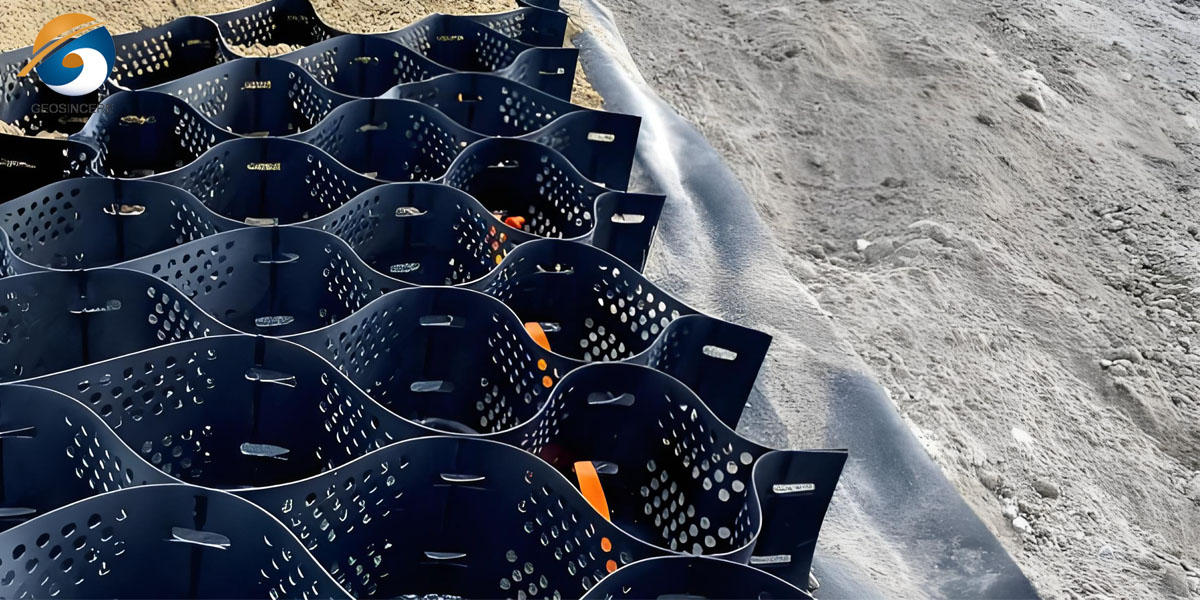

4.2 Методы соединения:

  Геоячейки соединяются между собой с помощью различных надёжных технологий. Это могут быть прочные пластиковые или металлические штыри, специальные крючки, а также заводская ультразвуковая сварка швов. Выбор метода зависит от типа грунта, рельефа и предполагаемой нагрузки. Качественное соединение между модулями исключает смещения и деформации при эксплуатации.

4.3 Анкерование:

  Особое внимание уделяется надёжному креплению геоячейки к основанию — особенно на наклонных участках, откосах и береговых линиях. Анкерные элементы (металлические или пластиковые) устанавливаются по краям и по центру полотна, фиксируя геоячейку на месте и предотвращая её сдвиг под действием ветра, воды или транспортной нагрузки.

4.4 Засыпка и уплотнение:

  После фиксации геоячейка заполняется инертным материалом — щебнем, песком, почвой или бетоном, в зависимости от целей проекта. Засыпка должна быть равномерной, чтобы избежать локальных перегрузок и провалов. Следующий этап — уплотнение, которое придаёт конструкции необходимую прочность, устойчивость к смещению и износу. Особенно важно добиться хорошего контакта между заполнителем и стенками ячеек.

Таким образом, грамотный монтаж геоячеек — это не просто техническая задача, а важнейший этап, который напрямую влияет на эффективность всей системы стабилизации грунта.

5. Модель принятия решений: «3А»

Выбор подходящей геоячейки — это стратегическое решение, в котором важно учитывать не только технические характеристики, но и соответствие конкретным условиям проекта. Методика «3А» (Применение – Атрибуты – Аудит) предлагает чёткую и логичную схему оценки:

5.1 Применение

Сначала необходимо чётко сформулировать инженерную задачу. Например:

«Укрепление мягкого основания из глины под тяжёлую строительную технику на временной дороге.»

Такой подход позволяет точно определить технические параметры изделия и избежать избыточных или недостаточных решений.

5.2 Атрибуты

На втором этапе составляется список требований к геоячейке, исходя из условий эксплуатации:

- Материал: HDPE с высокой химической стойкостью

- Глубина ячейки: 200 мм

- УФ-стойкость: ≥ 20 лет

- Прочность на отрыв сварного шва: ≥ 250 Н

- Наличие перфорации для дренажа

- Устойчивость к ползучести под длительной нагрузкой

Чёткое определение атрибутов помогает производителю предложить точное техническое решение, без лишней «маркетинговой» нагрузки.

5.3 Аудит (Assurance)

На третьем этапе требуется верификация — подтверждение всех заявленных характеристик:

- Протоколы испытаний, выполненные по ISO 17025

- Данные ультрафиолетовых, тензильных и ползучих испытаний

- Официальная гарантия производителя, соизмеримая со сроком службы конструкции

Такой подход исключает риски закупки некачественной продукции и позволяет обеспечить устойчивость объекта на десятилетия.

6. Не только характеристики: в чём реальная ценность геоячейки?

Геоячейка — это не просто полимерный материал с определёнными физическими свойствами. Её ценность проявляется в совокупности экономических, экологических и эксплуатационных преимуществ:

6.1 Снижение объёма заполнителя

Благодаря геометрии ячеек материал эффективно распределяет нагрузку, позволяя использовать меньше щебня или даже использовать местный грунт.

6.2 Ускорение строительства

Простая и быстрая установка позволяет сокращать сроки проекта — особенно в труднодоступных или сезонных зонах.

6.3 Низкие затраты на обслуживание

Повышенная устойчивость к просадке, эрозии и деформациям сводит к минимуму необходимость в ремонте и коррекции покрытия.

6.4 Экологические преимущества

Геоячейки предотвращают размывы, способствуют снижению загрязнения, могут изготавливаться из переработанных полимеров.

6.5 Доступность для сложных территорий

Работают на болотах, склонах, песках, нестабильных грунтах — там, где традиционные технологии неэффективны или слишком дороги.

6.6 Надёжные и воспроизводимые результаты

При соблюдении технологии монтажа геоячеистая структура показывает стабильные эксплуатационные свойства в любых климатических зонах.

7. Будущее геоячеек: инновации, которые формируют рынок

Индустрия геосинтетиков активно развивается, и геоячейки становятся частью интеллектуальных и экологичных инфраструктурных решений. Ключевые векторы развития:

7.1 Новые полимеры

Использование современных сополимеров делает геоячейки легче, прочнее и устойчивее к температурным перепадам, химии и ультрафиолету.

7.2 Экологичность

Геоячейки будущего всё чаще изготавливаются из вторично переработанных или даже биоразлагаемых материалов, что особенно важно в экологически чувствительных проектах.

7.3 Сенсоры и мониторинг

Встраиваемые датчики нагрузки, деформации и влажности позволяют следить за состоянием насыпи или дорожного полотна в режиме реального времени — особенно актуально для дорог, насыпей и гидротехнических объектов.

7.4 Комплексные решения

Всё чаще геоячейки используются в сочетании с геотекстилем, георешётками, геомембранами, создавая многослойные системы с синергетическим эффектом.

7.5 Автоматизация производства

Применение роботизированной сварки и цифрового контроля качества на производстве снижает человеческий фактор, увеличивает точность и повторяемость параметров, делая геоячейки надёжнее.

8. Заключение: выбирайте с умом — стройте надёжно

Правильный выбор геоячейки — это инвестиция в безопасность и долговечность. Не существует универсального варианта — успех зависит от:

- Глубокого понимания условий участка

- Подробного анализа характеристик

- Подтверждённых испытаний

- Сотрудничества с опытными поставщиками и инженерами

Следуя этому руководству, вы обеспечите стабильную, устойчивую и экономически эффективную инфраструктуру на годы вперёд.

Грамотно подобранная GEOSINCERE Геосинтетика геоячейка — прочный фундамент для вашего проекта.
